Ülevaade
Soojusvaheti(soojusvaheti) on kuuma vedeliku osa soojusülekandest külma vedeliku seadmesse, mida tuntakse ka soojusvahetitena. Soojusvahetil on oluline positsioon keemia-, nafta-, elektri-, toidu- ja paljudes muudes tööstuslikes tootmises, selle soojusvahetit keemiatööstuses saab kasutada laialdaselt kasutatavate küttekehade, jahutite, kondensaatorite, aurusti ümberkeetjana jne.
Klassifikatsioon
Erinevate kandjate, erinevate töötingimuste, erinevate temperatuuride, soojusvaheti erinevate rõhkude korral on ka struktuuri tüüp erinev, soojusvahetite spetsiifiline klassifikatsioon on järgmine:
1, vastavalt soojusülekande põhimõtte klassifikatsioonile
Seintevaheline soojusvaheti
Seintevaheline soojusvaheti on temperatuuride erinevus kahe vedeliku vahel seinavooluga eraldatud ruumis, läbi seina soojusjuhtivuse ja vedeliku konvektsiooni seinapinnas, soojusülekande kahe vedeliku vahel. Seal on kest ja toru, korpus ja muud tüüpi soojusvahetid. Praegu on kõige laialdasemalt kasutusel seinast seina soojusvaheti.
Soojussalvestavad soojusvahetid
Soojust salvestav soojusvaheti läbi tahke materjali, mis koosneb soojussalvestist, soojus kõrge temperatuuriga vedelikust madala temperatuuriga vedelikku, kuum keskkond esmalt läbi tahke materjali kuumutamise teatud temperatuuri saavutamiseks, külm keskkond ja seejärel läbi tahke materjal kuumutatakse, nii et see saavutab soojusülekande eesmärgi. Soojusakumulaatori soojusvahetil on pöördtüüp, klapi lülitustüüp jne.
Vedelikuga ühendatud kaudne soojusvaheti
Vedelikuga ühendatud kaudne soojusvaheti on soojusvaheti, milles kaks pinnasoojusvahetit on ühendatud neis ringleva soojuskandjaga, soojuskandja ringleb kõrge temperatuuriga vedeliksoojusvaheti ja madalatemperatuurilise vedeliku vahel, võttes soojuse vastu kõrge- temperatuuriga vedelik ja soojuse eraldamine madala temperatuuriga vedeliku soojusvaheti madala temperatuuriga vedelikku.
Otsekontaktiga soojusvahetid
Seda tüüpi soojusvaheti, tuntud ka kui hübriidsoojusvaheti, on seade, kus kaks vedelikku puutuvad vahetult kokku ja segunevad soojusvahetuseks, näiteks külmaveetorn, gaasikondensaator jne.
Kombineeritud soojusvaheti
Auru ja veepinna tüüpi kaudse soojusvahetuse ning vee ja vee otsese segavoolu soojusvahetuse kombinatsioon on kahte tüüpi soojusvahetusseadmeid. Võrreldes auru-vee pinnatüübiga kaudse soojusülekandega, suurema soojusülekande efektiivsusega; auru-vee vahetu segatud soojusülekandega võrreldes suurema stabiilsuse ja väiksema seadmemüraga.
2, klassifikatsioon kasutuse järgi
Kütteseade
Küttekeha on selleks, et soojendada vedelikku vajaliku temperatuurini, kuid faasimuutuses küttevedelikku ei teki.
Eelsoojendi
Eelsoojendid eelsoojendavad vedelikke, et tagada protsessi toimingute jaoks standardsed protsessiparameetrid.
Ülekuumendi
Ülekuumutit kasutatakse vedeliku (töötlemisgaasi või auru) kuumutamiseks ülekuumendatud olekusse.
Aurusti
Aurusteid kasutatakse vedelike soojendamiseks keemistemperatuurist kõrgemale temperatuurile, nii et vedelik aurustub ja sellel on üldiselt faasimuutus.
3, klassifikatsioon struktuuri järgi

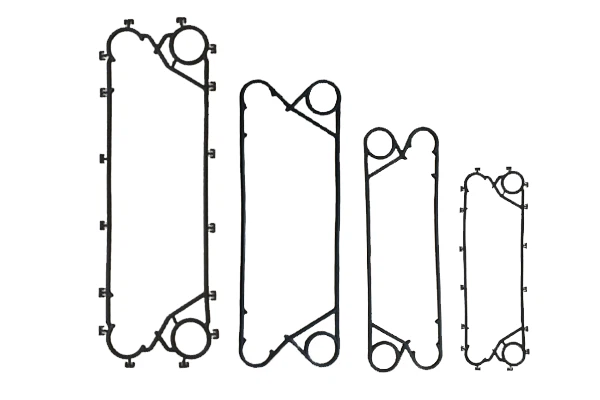

Võib jagada ujuva peaga soojusvahetiteks, fikseeritud toruga plaatsoojusvahetiteks, U-kujulisteks toru plaatsoojusvahetiteks, plaatsoojusvahetiteks jne.
Tööstuse staatus
Nafta-, keemia-, kergetööstuse, farmaatsia-, energeetika- ja muus tööstuslikus tootmises kasutatavaid soojusvahetiid kasutatakse sageli madala temperatuuriga vedeliku soojendamiseks või kõrge temperatuuriga vedeliku jahutamiseks, vedeliku aurustamiseks auruks või auru kondenseerimiseks vedelikuks.
Soojusvahetid võivad olla seadmete üksus, näiteks küttekehad, jahutite kondensaatorid jne; aga ka protsessiseadmete komponente, nagu ammoniaagi sünteesitorni soojusvahetid. Soojusvaheti on keemiatootmises oluline seadmeüksus, statistika järgi moodustab soojusvaheti tonnaaž kogu protsessiseadmetest umbes 20%, mõned isegi kuni 30%, nii et selle olulisust võib ette kujutada.
